夏天餐厅厨房排烟嗖嗖的很快排除
为什么冬天油烟排不出呢?
您遇到过类似的问题吗?
造成这种情况的原因多半是厨房排送风系统不平衡造成的,华源厨具教您只需要解决下面这6个问题,6分钟轻松搞懂厨房排送风系统这点事,您的问题也就迎刃而解了~!
1、如何确定排烟风机选择多大风量?
2、如何确定主风管的风速?
3、如何确定风管断面尺寸?
4、如何确定烟罩吸口的位置和尺寸?
5、风机与风管安装需要注意什么?
6、如何确定送风风机选择多大风量?

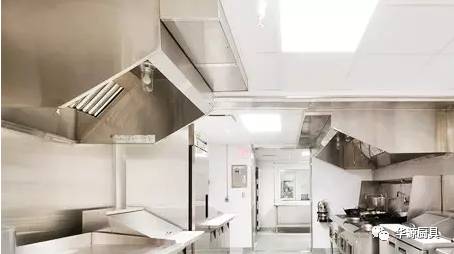

以下边这个厨房为例:
一:根据“炒炉的炉头数”计算
【例】
每个炉头取2000-2500 m²/h
厨房内有10个炉头
最小风量(西餐厅类油烟较少厨房)
=10×2000m³/h=20000m³/h 最大风量(川菜馆类油烟较多厨房)
=10×2500m³/h=25000m³/h
选取的合理风量为20000-25000m³/h
二:根据“烟罩的长度”计算
【例】
每米烟罩取2000-2500 m³/h
厨房内有10米烟罩
最小风量(西餐厅类油烟较少厨房)
=10×2000m³/h=20000m³/h
最大风量(川菜馆类油烟较多厨房)
=10×2500m³/h=25000m³/h
选取的合理风量为20000-25000m³/h
在以上两个例子中,通过两种计算方法,得到的结果是基本一致的,因此根据上述数值,可以选择风量在20000-25000m³/h的抽风机。因为不同厂家的风机参数有所不同,因此要根据厂家提供的风机性能表选择最适合的风机。
【例】
风管风速一般为10m/s-14m/s,当风速超过12m/s,风管会有振动,当风速超过14m/s,风管会产生异响。建议选择10m/s,当顶部空间不够时可以适当增加流速,也就是减小管道大小,在选择时需要考虑运行的费用及风速过大产生的噪音对环境的影响。
【上图为例】
厨房排风量为最大25000m³/h
计算公式:
主风管截面积=风量÷风速÷3600
注:因每小时有3600秒,为使最终计算单位一致,因此在公式中要除以3600。
主风管截面积=25000÷10÷3600=0.69㎡
可以选择1000*700或1150*600的主管道
公式可以简化成为:
主风管截面积=风量÷36000
注意:当顶部空间有限时,可适当增加36000这个数值,也就是提高了流速,但以不超过42000为宜。
【例】
烟罩吸口(俗称烟喉)的位置应设置在炒炉正上方,考虑吸口风速=主烟管风速。吸口的尺寸一般设置为250×300mm,最大不超过300×350mm,离风机越近处开口越小,风管也可以根据分段排气量进行变径,能够更好的控制流速,保证排烟效果。
风机与风管连接时,在风机进风口和出风口两倍叶轮直径长度范围内都不可以有弯头,也不可以有其他管道截面有突然变化。
假如在安装时不注意,进风口也许会造成风机的性能异常,出风口也会引起管道阻力急剧增加,从而导致风机的风量下降。怎么样,安装是不是变得很简单了呢?
送风风量一般为排烟风量的80%,当厨房处于一层或门窗较多自然补风量充足时,可适当减小这个数值,但最少不能小于排烟风量的65%。只有排烟风量和送风风量达到平衡,才能保证厨房排烟效果。
只要你静下心来,
厨房排送风系统就是这么简单,
6分钟轻松搞懂!
