商用厨房室内通风空调设计(一)

1 商用厨房的功能特点及通风系统要求

1.1 厨房功能特点概述

餐饮业餐馆、饮食店和食堂的厨房根据性质大致分为以下若干类:中餐厨房、西餐厨房、员工食堂厨房及美食广场厨房等。中餐厨房烹饪温度高,油烟多,污染严重;员工食堂油烟量大,而且集中;美食广场油烟较少,比较分散;西餐厨房油烟相对少些。中餐厨房对送排风要求是最高的[10]

商用厨房设备一般以厚度为0.51.5mm的不锈钢304板为主材制作,主要产品有各种炉灶,星盆(水池),蒸饭箱(车),工作台,工作柜,保温台柜,四层货架,油网烟罩,运水烟罩,通风管道等。还包括各种进口或国产的西餐设备,吧台设备,冰箱,热水器,消毒柜,洗碗机,烤箱,制冰机,咖啡机,搅拌机等。

各厨房根据具体经营性质及协作组合关系等的实际需要,有选择性地加以设置主食品仓库、副食品仓库、冷库、检验室、粗加工间、切配间、烹饪间、蒸饭间(主食加工)、面点间、备餐间、冷菜间、烧腊间和洗碗间等各功能间。

1.2 厨房主要功能间的特点和具体通风需求

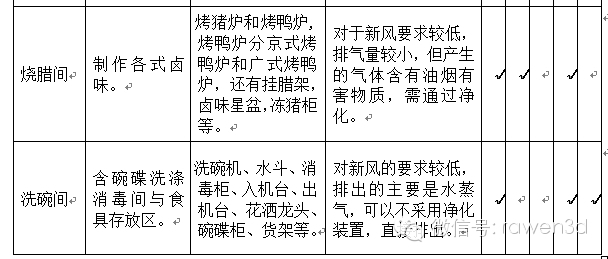

厨房各功能间的特点和具体通风需求见表2-1所示。从中可以看出:厨房的烹饪间、面点间、蒸煮间、洗碗间、烧腊间是油烟和蒸汽产生的重点区域。

烹饪间作为商用厨房的核心部分,是进行炒、炸、煎、烹烤等烹饪活动的主要场所,会产生大量烹调油烟和散发大量热量,是厨房污染物的集中产出区,污染物的排放是最严重的,需通过油烟净化器处理后方可排放到大气中,室内热舒适性和空气质量品质也是最差的。烧腊间的烤鸭炉、烤猪炉和面点间的烤箱、小炒炉等,这些设备也会产生大量的油烟污染物和热量辐射。另外蒸煮间的蒸炉和蒸饭车及洗碗间的洗碗机等则会产生大量的蒸汽和热量,需要及时排出,但因油烟较少,可以不必配置油烟净化器。

商用厨房室内通风空调设计(一)

2 商用厨房通风的主要组成部分

中餐厨房污染严重、环境恶劣,除了油烟的严重威胁外,还有灶火高温辐射的侵害。这都直接影响到工业人员的情绪,进而影响烹调质量和工作效率。1996Wyon[67]调研分析指出,厨房温度每高出热舒适温度5.5 ,工作效率就将下降高达30%。即如果在恰好达到热舒适的厨房环境中一定时间完成某项工作需要7个人,则当厨房温度升高5.5后,就需要多出3个人来在同样时间完成同样的工作。所以厨房通风系统、油烟净化效果的好坏也直接关系到社会效益及餐饮业公司企业的经济效益。

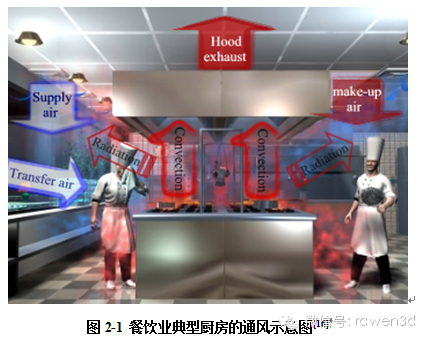

如图2-1所示,厨房中所有灶具释放的热量都以辐射和对流的方式传至厨房空间。厨房油烟和高温空气通过排烟罩,乃至整个排风系统排至厨房外,厨房形成负压,同时就需要室外的空气再补充进来,该部分空气的来源有三方面:空调送风supply air、邻室餐厅渗透补风transfer air和室外自然风补风makeup air[16]。所以,厨房通风系统总的来说分为送风系统和排风系统两大部分。夏季,室外自然补风温度会很高,排烟罩可能会由于各种原因不能很有效地收集油烟和高温空气,出于节能考虑,空调负荷的设计经常会出现偏小的情况,再加上所有热源辐射出的热量,最终厨房会很容易常处于过热状态。所以厨房通风方式的设计、通风设计相关参数计算的准确与否等非常关键,直接决定了厨房的热舒适性。

商用厨房室内通风空调设计(一)

2.1 商用厨房送风系统

(1)室外自然风补风(也称为室外新风)

室外新风通过送风柜或送风机经风管直接送入厨房的各个功能区域,起到补风作用。风柜或风机前安装新风过滤器,风管需设70熔断防火阀,并安装风量调节阀。

(2)邻室餐厅渗透补风

在厨房负压作用下,室外和邻室餐厅的气流会通过门窗或缝隙自然进入厨房。

(3)空调送风

空调风来源于新风机组或组合式空调器,作用有:改善厨师工作岗位空气质量;调节厨房温度;同时也起到补风作用。送风位置根据厨房具体情况合理布置。

在厨房通风空调系统设计过程中,室外和邻室餐厅渗透补风常被省略,一般影响不大,所以厨房送风系统通常被认为是:室外新风+空调送风。

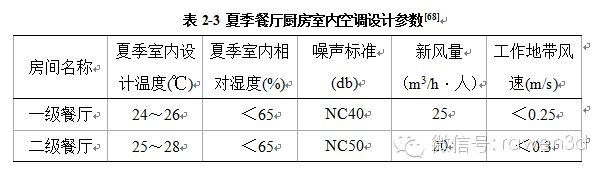

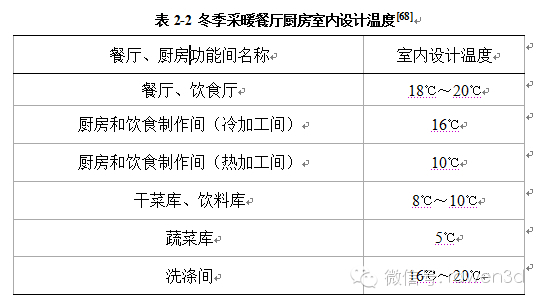

2-2和表2-3为《饮食建筑设计规范》JGJ64-89的规定。

商用厨房室内通风空调设计(一)

商用厨房室内通风空调设计(一)

2.2 商用厨房排风系统

商用厨房排风系统的基本原理如图1-3所示。具体组成包括以下四部分:

(1) 脱排烟罩(也称为集烟罩)

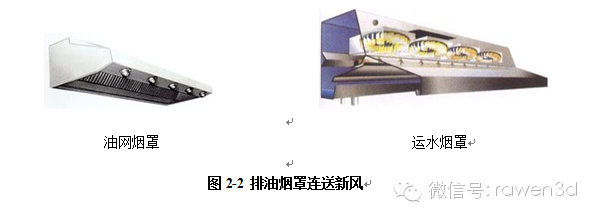

脱排烟罩分为运水烟罩、油网烟罩、集气罩等,如图2-2脱排烟罩应根据厨房工艺要求统一考虑,根据炉灶或烤箱等设备的摆放位置来进行合理设计和制作。烟罩一般用厚度为1.0~1.5mm不锈钢304板材制作。

油网烟罩内设置油烟过滤网,可拆卸、清洗和更换。油网烟罩含有送岗位新风的和不送岗位新风两种,是目前厨房配置中较为简单、经济和常用的油烟捕集设备。它是将厨房中炉灶燃烧产生的油烟通过油烟净化器、抽油烟机排后到室外。这种烟罩虽经济实用,但不利于消防环保和卫生达标要求,且时间一长就出现油烟管道和烟罩内积油过多,影响排油烟效果、卫生难以清理。

集气罩主要用于蒸饭间和洗碗间,将由蒸饭车,洗碗机等设备产生的蒸汽通过风机直接排放到室外,一般不必配置净化器。

运水烟罩则如第一章所述,是将脱排烟罩和油烟净化装置集于一体,采用液体洗涤法的油烟净化方法,能有效解决油烟污染问题,并具备防火功能的一种集烟罩,近些年应用逐渐广泛。

商用厨房室内通风空调设计(一)

(2)风管、变径管(也称为排风管道)

排风管道最好采用厚0.5~2.0mm不锈钢304201板制作,其次是镀锌板(白铁皮)和土建砖砌。如采用镀锌板制作,应在排油烟风管内外表面刷防锈底漆两遍,再在内表面刷耐酸漆两遍,外表面刷灰色磁漆两遍。

水平排风风道要有2%以上的坡度坡向烟罩,水平管道末端采用活法兰连接,以便拆卸清理油烟污垢。排气筒出段的长度至少应有4.5倍直径(或当量直径)的平直管段,其朝向应避开受影响的建筑物[1]

(3)抽油烟机

主要有厨房专用的低噪音风柜(图2-3,混流风机,离心风机和轴流风机等,如表2-4所示。

(4)油烟净化器

油烟净化主要有惯性分离法,洗涤法,过滤法,静电沉积法以及以上两种或以上合并在一起的复合法。静电沉积法是利用电场使油雾颗粒荷电,并在电场力作用下被收集到极板上,从而得到净化。过滤法有滤布过滤和纤维过滤。洗涤法是用吸收液吸收烟气中的污染物,通过气液接触使污染物从气相向液相转移。能克服油滴粘性,长期稳定运行。目前,静电油烟净化器(图2-4)在国内采用比较普遍。

排放油烟的饮食业单位必须安装油烟净化设施,并保证操作期间按要求运行。油烟无组织排放视同超标[1]。饮食业油烟的最高允许排放浓度和油烟净化设施最低去除效率按表2-5的规定执行。

(5)通风系统常用辅助设备

常用的辅助设备主要有防火阀(2-5)、消音器(2-6)、风量调节阀(图2-7)、减震器、风口、风帽等。

未完待续,还有3、4小节!
