不锈耐酸钢简称不锈钢，它是由不锈钢和耐酸钢两大部分组成的，简言之，能抵抗大气腐蚀的钢叫不锈钢，而能抵抗化学介质腐蚀的钢叫耐酸钢。

一般说来，含硌量大于12%的钢就具有了不锈钢的特点。不锈钢按热处理后的显微组织又可分为五大类：即铁素体不锈钢、马氏体不锈钢、奥氏体不锈钢、奥氏体-铁素体不锈钢及沉淀碳化不锈钢。

不锈钢材质的分类方法很多，其中按照金相组织分类最为普遍。

基本上可分为铬系不锈钢(如铁素体系列、马氏体系列)和铬镍系不锈钢(如奥氏体系列、异常系列、析出硬化系列)两大系统。

二：按金相组织分类

可分为奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、双相不锈钢、沉淀硬化不锈钢 。

三：按照耐腐蚀类型分类

可分为耐应力腐蚀不锈钢、耐点蚀不锈钢、耐晶间腐蚀不锈钢等。

四：按功能特点分类

可分为易切削不锈钢、无磁不锈钢、低温不锈钢、高强度不锈钢。

基体组织分类

1、铁素体不锈钢。含铬12%～30%。其耐蚀性、韧性和可焊性随含铬量的增加而提高 ， 耐氯化物应力腐蚀性能优于其他种类不锈钢。

2、奥氏体不锈钢。含铬大于18%，还含有 8%左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。

3、奥氏体 – 铁素体双相不锈钢。兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

4、马氏体不锈钢。强度高，但塑性和可焊性较差。

世界上已经纳入各种标准的不锈钢有近100种，并且随着科技的进步和工农业的发展，新的不锈钢牌号还在不断增加。对于一种已知牌号的不锈钢，根据其化学成分可推算其铬当量[Cr]和镍当量[Ni]，再利用Schaeffler-Delong不锈钢组织图可大致估计该钢种的组织和性能。

奥氏体不锈钢：

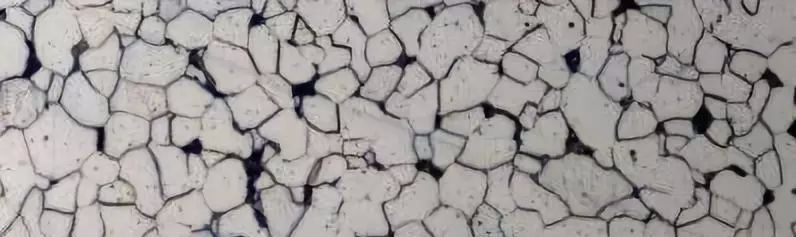

在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。

如加入S，Ca，Se，Te等元素，则具有良好的易切削性。此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。高硅的奥氏体不锈钢对硝酸具有良好的耐蚀性。由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。

铁素体不锈钢：

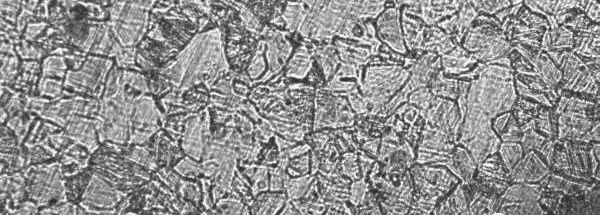

在使用状态下以铁素体组织为主的不锈钢。含铬量在11%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用。炉外精炼技术（AOD或VOD）的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。

奥氏体–铁素体双相不锈钢：

是奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。

马氏体不锈钢：

通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。典型牌号为Cr13型，如20Cr13 ,30Cr13 ,40Cr13等。淬火后硬度较高，不同回火温度具有不同强韧性组合，主要用于蒸汽轮机叶片、餐具、外科手术器械。根据化学成分的差异，马氏体不锈钢可分为马氏体铬钢和马氏体铬镍钢两类。根据组织和强化机理的不同，还可分为马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。
